| Marchio: | FLRT |
| Model Number: | 13 1/2» FSA517G |
| Capacità di approvvigionamento: | 200pcs per quarto |

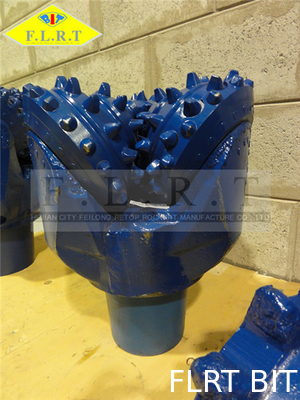

13 1/2» FSA517G, cuscinetto del giornale sigillato gomma, cuscinetto sigillato di attrito, scalpello a rulli di TCI
DIMENSIONE DISPONIBILE
Formi 3 7/8inch - 18 1/2inch
PARAMETRI RACCOMANDATI DI PERFORAZIONE PER L'APPLICAZIONE
| Tipi & codice di IADC | 417 |
437 447 |
517 527 |
537 547 |
617 627 |
637 | |
| WOB | KN/mm (diametro del pezzo) | 0.4~0.9 | 0.4~0.9 | 0.35~1.0 | 0.5~1.0 | 0.6~1.1 | 0.7~1.2 |
| Lb/in. (Diametro del pezzo) | 2285~5142 | 2285~5142 | 2000~5714 | 2857~5714 | 3428~6285 | 4000~6857 | |
| Velocità di rotazione (RPM) | 140~60 | 140~60 | 125~50 | 110~50 | 100~40 | 80~40 | |
Il grafico di cui sopra rappresenta le dimensioni ed i tipi comunemente disponibili, produciamo altri dimensioni e tipi di pezzi di roccia che non compaiono su questa lista. Contattici prego per più informazioni.
Imperni il cuscinetto
- La superficie di trasporto del carico del cuscinetto
- L'angolo del giornale è l'angolo costituito da una linea perpendicolare all'asse del giornale ed all'asse del pezzo
- Influenza di grandezza la dimensione del cono
- Aumenti di dimensione del cono di diminuzione di angolo
- Più piccolo l'angolo maggior l'azione di sgorbiatura e di raschio
- L'angolo ottimale del giornale per i pezzi di hard rock e di morbidezza è 33 e 36
CIRCOLAZIONE DEL LIQUIDO DEL PEZZO DI CONO DEL RULLO
Il liquido di perforazione passa dal cavo di perforazione e fuori attraverso gli ugelli nel pezzo. Mentre passa attraverso il fronte del pezzo porta il taglio perforato dai coni e nell'anello. La progettazione originale per i pezzi di roccia ha permesso soltanto che i fanghi di perforazione fossero espelsi dalla metà del pezzo. Ciò non era molto efficiente e principale ad un'accumulazione dei tagli sul fronte del pezzo (pezzo Balling) e dell'erosione del cono. Un metodo più efficiente di pulizia del fronte del pezzo quindi è stato introdotto. Il liquido ora è espulso generalmente tramite tre ugelli a getto intorno all'esterno del corpo del pezzo. La turbolenza creata tramite le correnti a getto è abbastanza per pulire le taglierine e per permettere che la perforazione efficiente continui.
