| Marchio: | FLRT |
| Numero di modello: | 13 5/8" FSA517G |
| Capacità di approvvigionamento: | 200pcs per quarto |

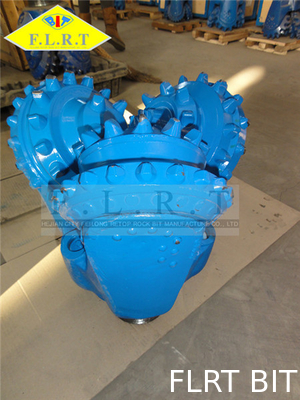

IADC 517, cuscinetto sigillato del giornale, con la protezione del calibro, scalpello a rulli di TCI, formazione morbida media
DIMENSIONE DISPONIBILE
Formi 3 7/8inch - 18 1/2inch
PARAMETRI RACCOMANDATI DI PERFORAZIONE PER L'APPLICAZIONE
| Tipi & codice di IADC | 417 |
437 447 |
517 527 |
537 547 |
617 627 |
637 | |
| WOB | KN/mm (diametro del pezzo) | 0.4~0.9 | 0.4~0.9 | 0.35~1.0 | 0.5~1.0 | 0.6~1.1 | 0.7~1.2 |
| Lb/in. (Diametro del pezzo) | 2285~5142 | 2285~5142 | 2000~5714 | 2857~5714 | 3428~6285 | 4000~6857 | |
| Velocità di rotazione (RPM) | 140~60 | 140~60 | 125~50 | 110~50 | 100~40 | 80~40 | |
Il grafico di cui sopra rappresenta le dimensioni ed i tipi comunemente disponibili, produciamo altri dimensioni e tipi di pezzi di roccia che non compaiono su questa lista. Contattici prego per più informazioni.
Cuscinetti
- Funzioni:
• Carico della parte radiale di sostegno
• Spinta di sostegno o carichi assiali
• Fissi il cono sulla gamba
- L'appoggio dei carichi è raggiunto da esterno e fiuta il cuscinetto
- I cuscinetti a sfera di attrito e fissano il cono sulla gamba
- Il cuscinetto differente due è disponibile: antifrizione ed attrito
- I cuscinetti antifrizione o il rullo sono due tipi: Rullo-palla-rullo (RBR) e rullo-palla-attrito
- RBR, rullo del naso; palla intermedia; e rullo esterno
- La palla fissa il cono
- Dimensione influenzata dall'angolo del giornale e dalla dimensione del cono
- RBR soffre dalla scheggiatura delle corse del perno
- Il pezzo di RBR ha breve vita
- Usato normalmente con il pezzo con il diametro maggior di 12,25 dentro con spazio adeguato e nella situazione dove l'alta velocità rotatoria è richiesta
Uno scalpello a rulli è un tagliente con una testa che è divisa in tre parti principali.
Lo scalpello a rulli consiste di tre coni giranti che lavorano dentro a vicenda e ciascuno con la sua propria fila dei denti di taglio.
Lo scalpello a rulli ha tre coni della taglierina del rullo con una serie di denti che schiacciano la roccia sulla parete rocciosa mentre si rivoltano il fronte.
Uno scalpello a rulli è un tagliente con una testa che è divisa in tre parti principali.
