Dettagli:
Termini di pagamento e spedizione:
|
Tipo del cuscinetto: | Cuscinetto a rulli sigillato gomma con protezione del calibro | Materiale di taglio: | TCI |
---|---|---|---|
standard: | API-7-1, 9001:2008 DI ISO | Serie: | FA |
applicazione 1: | trivellazione dell'olio | applicazione 2: | PERFORAZIONE DI HDD |
applicazione 3: | Trivellazione geotermica | IADC: | 437 |
formazione: | morbido | colore: | blu |
TCI: | Inserto in carburo di tungsteno | ||
Evidenziare: | Punte di carburo di tungsteno,tagliente del pozzo di petrolio |

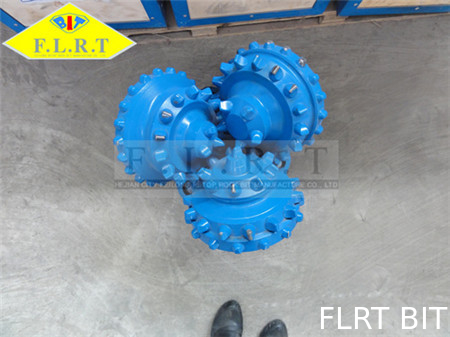

FA437G, scalpello a rulli di TCI, pezzo di cono del rullo di TCI, cuscinetto sigillato di attrito, trivellazione verticale, perforazione di HDD
DIMENSIONE DISPONIBILE
Formi 3 7/8inch - 18 1/2inch
PARAMETRI RACCOMANDATI DI PERFORAZIONE PER L'APPLICAZIONE
Tipi & codice di IADC | 417 |
437 447 |
517 527 |
537 547 |
617 627 |
637 | |
WOB | KN/mm (diametro del pezzo) | 0.4~0.9 | 0.4~0.9 | 0.35~1.0 | 0.5~1.0 | 0.6~1.1 | 0.7~1.2 |
Lb/in. (Diametro del pezzo) | 2285~5142 | 2285~5142 | 2000~5714 | 2857~5714 | 3428~6285 | 4000~6857 | |
Velocità di rotazione (RPM) | 140~60 | 140~60 | 125~50 | 110~50 | 100~40 | 80~40 |
Il grafico di cui sopra rappresenta le dimensioni ed i tipi comunemente disponibili, produciamo altri dimensioni e tipi di pezzi di roccia che non compaiono su questa lista. Contattici prego per più informazioni.
CIRCOLAZIONE DEL LIQUIDO DEL PEZZO DI CONO DEL RULLO
Il liquido di perforazione passa dal cavo di perforazione e fuori attraverso gli ugelli nel pezzo. Mentre passa attraverso il fronte del pezzo porta il taglio perforato dai coni e nell'anello. La progettazione originale per i pezzi di roccia ha permesso soltanto che i fanghi di perforazione fossero espelsi dalla metà del pezzo. Ciò non era molto efficiente e principale ad un'accumulazione dei tagli sul fronte del pezzo (pezzo Balling) e dell'erosione del cono. Un metodo più efficiente di pulizia del fronte del pezzo quindi è stato introdotto. Il liquido ora è espulso generalmente tramite tre ugelli a getto intorno all'esterno del corpo del pezzo. La turbolenza creata tramite le correnti a getto è abbastanza per pulire le taglierine e per permettere che la perforazione efficiente continui.
Cuscinetto del giornale
- La superficie di trasporto del carico del cuscinetto
- L'angolo del giornale è l'angolo costituito da una linea perpendicolare all'asse del giornale ed all'asse del pezzo
- Influenza di grandezza la dimensione del cono
- Aumenti di dimensione del cono di diminuzione di angolo
- Più piccolo l'angolo maggior l'azione di sgorbiatura e di raschio
- L'angolo ottimale del giornale per i pezzi di hard rock e di morbidezza è 33 e 36
