| Marchio: | FLRT |
| Model Number: | 12 1/4" FA637G |
| MOQ: | 20pcs |
| Capacità di approvvigionamento: | 300pcs per quarto |

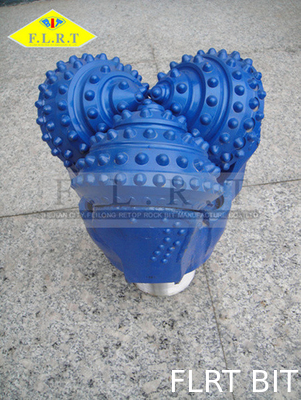

12 1/4" FA637G, scalpello a rulli, pezzo della trivellazione, circolazione fluida, pezzo di roccia di TCI, pezzo di TRC
PARAMETRI RACCOMANDATI DI PERFORAZIONE PER L'APPLICAZIONE
| Tipi & codice di IADC | 417 |
437 447 |
517 527 |
517 527 |
537 547 |
617 627 |
637
|
|
| WOB | KN/mm (diametro del pezzo) | 0.4~0.9 | 0.4~0.9 | 0.35~1.0 | 0.35~1.0 | 0.5~1.0 | 0.6~1.1 | 0.7~1.2 |
| Lb/in. (Diametro del pezzo) | 2285~5142 | 2285~5142 | 2000~5714 | 2000~5714 | 2857~5714 | 3428~6285 | 4000~6857 | |
| Velocità di rotazione (RPM) | 140~60 | 240~70 | 125~50 | ~60 | 110~50 | 100~40 | 80~4 | |
Tutti i materiali del cuscinetto devono essere fatti dell'acciaio indurito che ha un'alta resistenza alla scheggia ed alla rottura nell'ambito del caricamento che severo devono sostenere.
Come con tutte le componenti del pezzo di roccia, il trattamento termico è usato per rinforzare l'acciaio.
La maggior parte del fattore importante nella progettazione del meccanismo del supporto è la disponibilità dello spazio.
Nel migliore dei casi i cuscinetti dovrebbero essere abbastanza grandi sostenere il caricamento applicato, ma questo deve essere equilibrato contro la forza delle coperture del cono e del giornale che saranno una funzione dello spessore del guscio del diametro e del cono del giornale.
La progettazione finale è un compromesso che assicura che, idealmente, i cuscinetti non consumino prima della struttura di taglio (cioè tutte le componenti del pezzo dovrebbero consumare uniformemente).
Tuttavia, il caricamento ciclico imposto ai cuscinetti, in tutti i casi, finalmente inizierà un guasto.
Quando questo accade l'equilibrio e l'allineamento dell'assemblea si distrugge ed i coni chiudono sulle pubblicazioni.
