Dettagli:
Termini di pagamento e spedizione:
|
name: | TCI drill bit | Cutting Material: | TCI |
---|---|---|---|
Standard: | API-7-1, ISO 9001:2008 | Series: | FG |
IADC: | 515G | G: | Reinforced Gauge Protection |
Shirttail: | Alloy Hard Facing | Insert Shape: | Chisel |
TCI: | Tungsten Carbide Insert | ||
Evidenziare: | Scalpello a rulli professionale di TCI,Pezzo di cono semiduro del rullo di formazione,Unisca in lega il pezzo di cono del rullo duro di affronto |

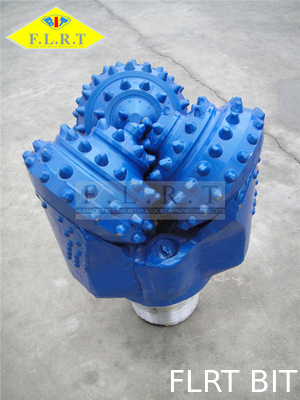

Pezzo di roccia triconico, formazione semidura, pezzo di TCI, pezzo di cono del rullo
PARAMETRI RACCOMANDATI DI PERFORAZIONE PER L'APPLICAZIONE
Tipi & codice di IADC | 415 |
435 445 |
515 525 |
535 545 |
615 625 |
635 | |
WOB | KN/mm (diametro del pezzo) | 0.35~0.95 | 0.35~0.95 | 0.4~0.7 | 0.4~0.7 | 0.45~1.1 | 0.5~1.2 |
Lb/in. (Diametro del pezzo) | 2000~5428 | 2000~5428 | 2285~4000 | 2285~4000 | 2571~6285 | 2857~6857 | |
Velocità di rotazione (RPM) | 150~60 | 150~60 | 140~80 | 120~80 | 110~60 | 100~50 |
PROGETTAZIONE DEL CONO DEL PEZZO DI CONO DEL RULLO
Tutti e tre i coni hanno la stessa forma salvo che il cono di no. 1 ha un punto della lancia. Uno dei fattori di base da decidere, nella progettazione dei coni, è l'angolo del perno o del giornale. L'angolo del giornale è formato fra l'asse del giornale e l'orizzontale. Poiché tutti e tre i coni misura insieme, l'angolo del giornale specifica il contorno esterno del pezzo. L'uso di un angolo di grande misura aumenta il diametro del cono ed è più adatto a pezzi molli di formazione. Sebbene questo aumenti la dimensione del cono, la punta del calibro deve essere portata verso l'interno per assicurare ai trapani del pezzo un foro del calibro.
Un fattore importante che colpisce l'angolo del giornale è il grado ingranare o di interfit (cioè la distanza che le creste dei denti di un cono avanzano nelle scanalature dell'altro). La quantità di interfit colpisce vari aspetti di progettazione del pezzo.
1. Permette lo spazio aumentato per profondità del dente, più spazio per i cuscinetti ed il maggior spessore del cono
2. Permette la pulizia meccanica delle scanalature, così contribuendo ad impedire il pezzo Balling
3. Fornisce lo spazio affinchè un cono estenda attraverso il centro del foro per evitare il detorsolamento degli effetti
4. Aiuta l'azione di taglio dei coni aumentando lo slittamento del cono.
