Dettagli:
Termini di pagamento e spedizione:
|
Tipo del cuscinetto: | cuscinetto a rulli sigillato | Materiale di taglio: | TCI |
---|---|---|---|
standard: | API-7-1, 9001:2008 DI ISO | Serie: | FSG |
IADC: | 515 | g: | Protezione di rinforzo del calibro |
colore: | blu | ||
Evidenziare: | tagliente del cono del rullo,scalpelli a rulli triconici della roccia |

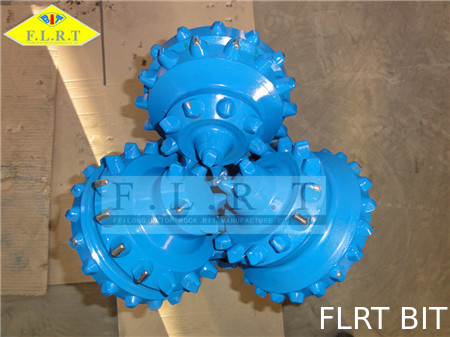

13 5/8" FSG515G, pezzo di TCI, cuscinetto a rulli sigillato, scalpello a rulli triconico, protezione di rinforzo del calibro
SPECIFICHE DI PRODOTTO
Dimensione bit: 13 a 5/8 pollici (346.1mm)
IADC: 515
SERIE: FSG
Tipo del dente: Inserzione del carburo di tungsteno (TCI)
Collegamento: PIN del registro a 5/8 pollici di 6 api
Ugello: tre ugelli (laterali) del getto
DIMENSIONE DISPONIBILE
Da 3 7/8inch a 36inch
PARAMETRI RACCOMANDATI DI PERFORAZIONE PER L'APPLICAZIONE
Tipi & codice di IADC | 415 |
435 445 |
515 525 |
535 545 |
615 625 |
635 | |
WOB | KN/mm (diametro del pezzo) | 0.35~0.95 | 0.35~0.95 | 0.4~0.7 | 0.4~0.7 | 0.45~1.1 | 0.5~1.2 |
Lb/in. (Diametro del pezzo) | 2000~5428 | 2000~5428 | 2285~4000 | 2285~4000 | 2571~6285 | 2857~6857 | |
Velocità di rotazione (RPM) | 150~60 | 150~60 | 140~80 | 120~80 | 110~60 | 100~50 |
Il grafico di cui sopra rappresenta le dimensioni ed i tipi comunemente disponibili, produciamo altri dimensioni e tipi di pezzi di roccia che non compaiono su questa lista. Contattici prego per più informazioni.
PROGETTAZIONE DEL CONO DEL PEZZO DI CONO DEL RULLO
Tutti e tre i coni hanno la stessa forma salvo che il cono di no. 1 ha un punto della lancia. Uno dei fattori di base da decidere, nella progettazione dei coni, è l'angolo del perno o del giornale. L'angolo del giornale è formato fra l'asse del giornale e l'orizzontale. Poiché tutti e tre i coni misura insieme, l'angolo del giornale specifica il contorno esterno del pezzo. L'uso di un angolo di grande misura aumenta il diametro del cono ed è più adatto a pezzi molli di formazione. Sebbene questo aumenti la dimensione del cono, la punta del calibro deve essere portata verso l'interno per assicurare ai trapani del pezzo un foro del calibro.
Un fattore importante che colpisce l'angolo del giornale è il grado ingranare o di interfit (cioè la distanza che le creste dei denti di un cono avanzano nelle scanalature dell'altro). La quantità di interfit colpisce vari aspetti di progettazione del pezzo.
1. Permette lo spazio aumentato per profondità del dente, più spazio per i cuscinetti ed il maggior spessore del cono
2. Permette la pulizia meccanica delle scanalature, così contribuendo ad impedire il pezzo Balling
3. Fornisce lo spazio affinchè un cono estenda attraverso il centro del foro per evitare il detorsolamento degli effetti
4. Aiuta l'azione di taglio dei coni aumentando lo slittamento del cono.
