| Marchio: | FLRT |
| Model Number: | 13 5/8" FSA517G |
| MOQ: | 1~5pcs |
| Capacità di approvvigionamento: | 200pcs per quarto |

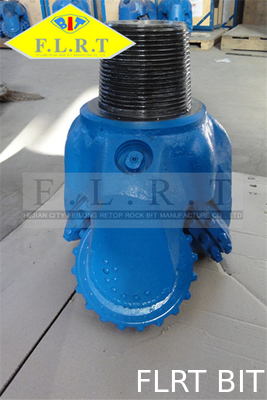

13 5/8" FSA517G, pezzo di 346.1mm TCI, cuscinetto sigillato di attrito, scalpello a getto, ugelli laterali
PARAMETRI RACCOMANDATI DI PERFORAZIONE PER L'APPLICAZIONE
| Tipi & codice di IADC | 417 |
437 447 |
517 527 |
537 547 |
617 627 |
637 | |
| WOB | KN/mm (diametro del pezzo) | 0.4~0.9 | 0.4~0.9 | 0.35~1.0 | 0.5~1.0 | 0.6~1.1 | 0.7~1.2 |
| Lb/in. (Diametro del pezzo) | 2285~5142 | 2285~5142 | 2000~5714 | 2857~5714 | 3428~6285 | 4000~6857 | |
| Velocità di rotazione (RPM) | 140~60 | 140~60 | 125~50 | 110~50 | 100~40 | 80~40 | |
Il grafico di cui sopra rappresenta le dimensioni ed i tipi comunemente disponibili, produciamo altri dimensioni e tipi di pezzi di roccia che non compaiono su questa lista. Contattici prego per più informazioni.
PROGETTAZIONE DEL CONO DEL PEZZO DI CONO DEL RULLO
Tutti e tre i coni hanno la stessa forma salvo che il cono di no. 1 ha un punto della lancia. Uno dei fattori di base da decidere, nella progettazione dei coni, è l'angolo del perno o del giornale.
L'angolo del giornale è formato fra l'asse del giornale e l'orizzontale. Poiché tutti e tre i coni misura insieme, l'angolo del giornale specifica il contorno esterno del pezzo. L'uso di un angolo di grande misura aumenta il diametro del cono ed è più adatto a pezzi molli di formazione. Sebbene questo aumenti la dimensione del cono, la punta del calibro deve essere portata verso l'interno per assicurare ai trapani del pezzo un foro del calibro.
