Dettagli:
Termini di pagamento e spedizione:
|
Tipo del cuscinetto: | cuscinetto a rulli sigillato | Materiale di taglio: | Pezzo macinato del dente |
---|---|---|---|
standard: | API-7-1, 9001:2008 DI ISO | Serie: | FSG |
IADC: | 124 | Caratteristiche supplementari 1: | G: Protezione di rinforzo del calibro |
Evidenziare: | pezzo di cono tre,tagliente del cono del rullo |

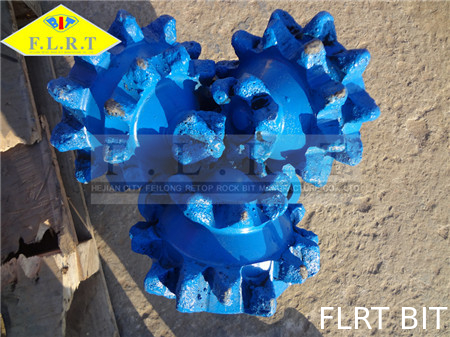

12 1/4" FSG124 04, cuscinetto a rulli sigillato, scalpello a rulli triconico, pezzo macinato del dente
SPECIFICHE DI PRODOTTO
Dimensione bit: 12 a 1/4 pollici (311,2 millimetri)
IADC: 124
SERIE: FSG
Tipo del dente: Dente macinato
Collegamento: PIN del registro a 5/8 pollici di 6 api
Ugello: tre ugelli (laterali) del getto
Peso del pezzo: 90 chilogrammi
DIMENSIONE DISPONIBILE
Da 3 7/8inch a 36inch
PARAMETRI RACCOMANDATI DI PERFORAZIONE PER L'APPLICAZIONE
Tipi & codice di IADC | 415 |
435 445 |
515 525 |
535 545 |
615 625 |
635 | |
WOB | KN/mm (diametro del pezzo) | 0.35~0.95 | 0.35~0.95 | 0.4~0.7 | 0.4~0.7 | 0.45~1.1 | 0.5~1.2 |
Lb/in. (Diametro del pezzo) | 2000~5428 | 2000~5428 | 2285~4000 | 2285~4000 | 2571~6285 | 2857~6857 | |
Velocità di rotazione (RPM) | 150~60 | 150~60 | 140~80 | 120~80 | 110~60 | 100~50 |
Il grafico di cui sopra rappresenta le dimensioni ed i tipi comunemente disponibili, produciamo altri dimensioni e tipi di pezzi di roccia che non compaiono su questa lista. Contattici prego per più informazioni.
Codice di IADC spiegato
La prima cifra rappresenta la durezza di formazione rocciosa che i bottoni dello strumento di perforazione sono adatti per
Ogni tagliente è progettato per certo tipo di formazione rocciosa, allineato secondo durezza.
Allo strumento è assegnato un numero fra 1 e 8 che indicano il tipo di roccia i denti o i bottoni di uno strumento di perforazione sono progettati per:
1~3: Indichi un dente d'acciaio.
«1" è costruito per le formazioni rocciose morbide, «2" per le formazioni medie e «3" per le formazioni dure.
4 ~ 8: Indica un'inserzione (TCI) del carburo di tungsteno.
«4" è designato per le formazioni più morbide, con 8 che rappresentano le formazioni più dure
La seconda cifra rappresenta ulteriori informazioni di formazione rocciosa
Indipendentemente dal tipo del dente, la seconda cifra considera tutti i fattori del pezzo ed allinea le formazioni rocciose che lo strumento di perforazione è più adatto per sopra un tartaro da 1 a 4. 1 rappresenta le formazioni morbide che vanno su a 4 che rappresentano le formazioni più dure.
La terza cifra rappresenta il tipo del cuscinetto dello strumento di perforazione.
La quarta cifra è una lettera che indica le proprietà speciali dello strumento di perforazione.
Oltre ai bottoni, alle formazioni rocciose progettate ed ai cuscinetti utilizzati, gli scalpelli a rulli possono avere numeroso altre proprietà speciali:
A – ventili l'applicazione
B – cuscinetto speciale
C – il centro ha scaturito
D – controllo di deviazione
E – getti estesi
G – protezione extra del corpo o del calibro
H – orizzontale/direzione
J – deviazione del getto
L – cuscinetti dell'ansa
M. – applicazione del motore
S – dente d'acciaio standard
T – cono due
W – migliorato tagliando struttura
X – inserzioni dello scalpello
