| Marchio: | FLRT |
| Model Number: | 13 3/4" FSA437G |
| MOQ: | 1~10pcs |
| Capacità di approvvigionamento: | 300pcs per quarto |

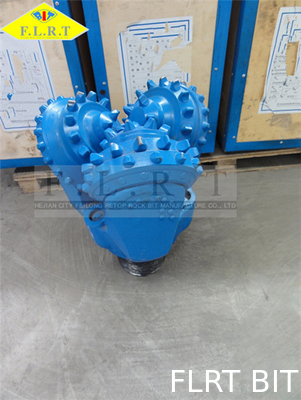

13 3/4" FSA437G, pezzo di TCI, cuscinetto sigillato del giornale con la protezione del calibro, scalpello a rulli triconico, tagliente triconico
PARAMETRI RACCOMANDATI DI PERFORAZIONE PER L'APPLICAZIONE
| Tipi & codice di IADC | 417 |
437 447 |
517 527 |
537 547 |
617 627 |
637 | |
| WOB | KN/mm (diametro del pezzo) | 0.4~0.9 | 0.4~0.9 | 0.35~1.0 | 0.5~1.0 | 0.6~1.1 | 0.7~1.2 |
| Lb/in. (Diametro del pezzo) | 2285~5142 | 2285~5142 | 2000~5714 | 2857~5714 | 3428~6285 | 4000~6857 | |
| Velocità di rotazione (RPM) | 140~60 | 140~60 | 125~50 | 110~50 | 100~40 | 80~40 | |
Il grafico di cui sopra rappresenta le dimensioni ed i tipi comunemente disponibili, produciamo altri dimensioni e tipi di pezzi di roccia che non compaiono su questa lista. Contattici prego per più informazioni.
Progettazione dei cuscinetti
I cuscinetti devono fornire la geometria equilibrata del cuscinetto e una forza adeguata del giornale e devono massimizzare lo spessore del film di lubrificazione ad alta pressione sviluppato durante la lubrificazione idrodinamica. Lo spessore dei film di lubrificazione è colpito vicino:
- Aree
- Diametri del cono e del giornale
- Spazi fra il giornale ed il cono
Le tolleranze di fabbricazione devono essere precise in modo che le superfici eseguano vero. La rotondità delle superfici del cono e del giornale è importante e se qualsiasi parte di un cuscinetto è dal giro, l'efficacia del regime di lubrificazione avversamente sarà colpita.
La metallurgia di un cuscinetto deve essere equilibrata per minimizzare la generazione di calore durante la lubrificazione di frontiera. le superfici del Cono-cuscinetto sono d'acciaio. Le maniche molli e placcate in argento sono installate sul giornale. I lucidi dell'argento facilmente e le irregolarità di superficie del minore dal lavorare sono lisciati rapidamente. Questa scorrevolezza assicura l'operazione a basso attrito ed il flusso del lubrificante dell'uniforme sopra la superficie del supporto
