| Marchio: | FLRT |
| Numero di modello: | 9 5/8" FSA517G |
| MOQ: | 1~5pcs |
| Capacità di approvvigionamento: | 300pcs per quarto |

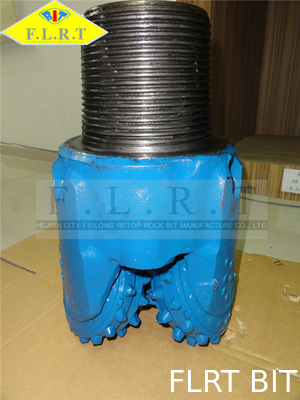

9 5/8" FSA517G, pezzo di TCI, cuscinetto sigillato di attrito, scalpello a rulli di tre coni, tagliente triconico
PARAMETRI RACCOMANDATI DI PERFORAZIONE PER L'APPLICAZIONE
| Tipi & codice di IADC | 417 |
437 447 |
517 527 |
537 547 |
617 627 |
637 | |
| WOB | KN/mm (diametro del pezzo) | 0.4~0.9 | 0.4~0.9 | 0.35~1.0 | 0.5~1.0 | 0.6~1.1 | 0.7~1.2 |
| Lb/in. (Diametro del pezzo) | 2285~5142 | 2285~5142 | 2000~5714 | 2857~5714 | 3428~6285 | 4000~6857 | |
| Velocità di rotazione (RPM) | 140~60 | 140~60 | 125~50 | 110~50 | 100~40 | 80~40 | |
Il grafico di cui sopra rappresenta le dimensioni ed i tipi comunemente disponibili, produciamo altri dimensioni e tipi di pezzi di roccia che non compaiono su questa lista. Contattici prego per più informazioni.
PROGETTAZIONE DEL CONO DEL PEZZO DI CONO DEL RULLO
In alcune formazioni, è vantaggioso progettare i coni e la loro configurazione in modo che non girino neppure ma quello che slittano durante la rotazione. Questo slittamento del cono, mentre è chiamato, permette che un pezzo di roccia perforino facendo uso di un'azione di raschio come pure la macinazione normale o azione schiacciare.
Lo slittamento del cono può essere progettato nel pezzo in due modi. Poiché i coni hanno due profili: il profilo interno ed esterno del cono, un cono rimosso dal pezzo e disposto su una superficie orizzontale può prendere due posizioni. Può rotolare circa il cono del tallone o l'ogiva. Quando il cono è montato su un giornale è costretto per girare intorno al centro del pezzo. Questo moto «artificiale» di tornitura forza il cono interno raschiare ed il cono esterno sgorbiare. L'aiuto di sgorbiatura e di raschio allo smembramento la roccia in una formazione morbida ma non è così efficace nelle formazioni più dure, dove l'usura di denti è eccessiva.
