Dettagli:
Termini di pagamento e spedizione:
|
Tipo del cuscinetto: | cuscinetto a rulli sigillato | Materiale di taglio: | Dente d'acciaio |
---|---|---|---|
standard: | API-7-1, 9001:2008 DI ISO | Serie: | FSG |
applicazione 1: | Trivellazione dell'acqua | applicazione 2: | Trivellazione verticale |
applicazione 3: | Trivellazione geotermica | IADC: | 124 |
Evidenziare: | Pezzo dell'inserzione del carburo di tungsteno,tagliente del pozzo di petrolio |

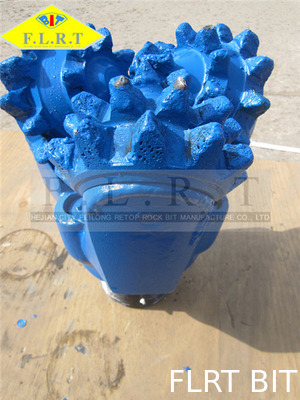

Pezzo macinato del dente, ugello laterale, scalpello a getto, scalpello a rulli di TCI, RollerBearing sigillato
PARAMETRI RACCOMANDATI DI PERFORAZIONE PER L'APPLICAZIONE
Tipi & codice di IADC | 117 | 127 |
437 447 |
517 527 |
537 547 |
617 627 |
637
|
|
WOB | KN/mm (diametro del pezzo) | 0.35~0.8 | 0.35~0.9 | 0.35~0.9 | 0.35~1.0 | 0.45~0.95 | 0.45~1.1 | 0.5~1.1 |
Lb/in. (Diametro del pezzo) | 2000~4271 | 2000~5142 | 2000~5142 | 2000~5714 | 2571~5714 | 2571~6285 | 2857~6285 | |
Velocità di rotazione (RPM) | 240~80 | 240~70 | 180~80 | 220~60 | 220~50 | 200~50 | 180~40 |
PARAMETRI RACCOMANDATI DI PERFORAZIONE PER L'APPLICAZIONE
Tipi & codice di IADC |
114 115 |
124 125 |
134 135 |
214 215 |
244 245 |
324 325 |
|
WOB | KN/mm (diametro del pezzo) | 0.3~0.75 | 0.3~0.85 | 0.3~0.95 | 0.35~0.95 | 0.35~0.95 | 0.4~1.0 |
Lb/in. (Diametro del pezzo) | 1712~4285 | 1715~4857 | 1715~5428 | 2000~5428 | 2000~5428 | 2285~5714 | |
Velocità di rotazione (RPM) | 200~80 | 200~80 | 180~80 | 180~80 | 180~60 | 150~60 |
Definizioni della guarnizione del pezzo di cono del rullo
In un cuscinetto girante, i due lati di lavoro di una guarnizione sono chiamati lo stimolatore statico ed il fronte dinamico di usura. Queste due parti sono direttamente di fronte ad a vicenda, con la parte d'eccitazione riguardante la ghiandola ed il cuscinetto dinamico del fronte di usura contro l'unità di rotazione. Per la parte d'eccitazione della guarnizione da funzionare correttamente, deve avere una superficie contro cui reagire. Ciò è fornita da una scanalatura a forma di Manica chiamata una ghiandola della guarnizione.
La parte d'uso della guarnizione deve avere la capacità per resistere al calore e l'abrasione generata come la superficie girante la passa. Lo stimolatore quando funziona correttamente, non è un'area di alto-usura. Nel migliore dei casi, si appoggia semplicemente contro la ghiandola e fornisce l'energia di spinta che mantiene il contatto costante fra il cono di superficie e girante di usura.
Giunti circolari
I giunti circolari a forma di ciambella sono utilizzati in molte applicazioni del pezzo del rullo-cono. I giunti circolari sono fabbricati dagli elastomeri (gomme sintetiche) quel withstand le temperature, le pressioni ed i prodotti chimici incontrati negli ambienti della perforazione. Sono un tradizionale, ma ancora coerente affidabile, sistema della guarnizione.
Un giunto circolare è installato in una ghiandola della guarnizione per formare un sistema della guarnizione. La ghiandola giudica il giunto circolare sul posto ed è graduata in moda da comprimere il giunto circolare fra la ghiandola ed il hub del cuscinetto a cui il sigillamento è richiesto. Preme la parete interna del giunto circolare contro il hub ed il diametro esteriore del giunto circolare contro la ghiandola. Queste forze posteriori impediscono la guarnizione restituire la ghiandola ed avvertire l'usura sulle superfici esterne tramite il contatto rotazionale con la ghiandola.
