Dettagli:
Termini di pagamento e spedizione:
|
Tipo del cuscinetto: | Cuscinetto sigillato di attrito con la protezione del calibro | Materiale di taglio: | TCI |
---|---|---|---|
standard: | API-7-1, 9001:2008 DI ISO | Serie: | FSA |
applicazione 1: | trivellazione dell'olio | applicazione 2: | Trivellazione del gas |
applicazione 3: | Trivellazione geotermica | Dimensione bit: | 9 5/8" (244.5mm) |
Evidenziare: | Pezzo dell'inserzione del carburo di tungsteno,Punte di carburo di tungsteno |

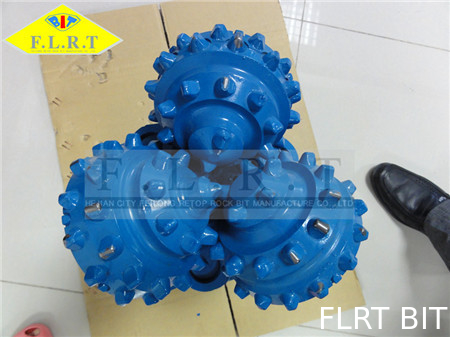

9 5/8" FSA517GT, scalpello a rulli di TCI, cuscinetto sigillato di attrito, taglierina della guarnizione, protezione di rinforzo del calibro
DIMENSIONE DISPONIBILE
Formi 3 7/8inch - 18 1/2inch
PARAMETRI RACCOMANDATI DI PERFORAZIONE PER L'APPLICAZIONE
Tipi & codice di IADC | 417 |
437 447 |
517 527 |
537 547 |
617 627 |
637 | |
WOB | KN/mm (diametro del pezzo) | 0.4~0.9 | 0.4~0.9 | 0.35~1.0 | 0.5~1.0 | 0.6~1.1 | 0.7~1.2 |
Lb/in. (Diametro del pezzo) | 2285~5142 | 2285~5142 | 2000~5714 | 2857~5714 | 3428~6285 | 4000~6857 | |
Velocità di rotazione (RPM) | 140~60 | 140~60 | 125~50 | 110~50 | 100~40 | 80~40 |
Il grafico di cui sopra rappresenta le dimensioni ed i tipi comunemente disponibili, produciamo altri dimensioni e tipi di pezzi di roccia che non compaiono su questa lista. Contattici prego per più informazioni.
CIRCOLAZIONE DEL LIQUIDO DEL PEZZO DI CONO DEL RULLO
Il liquido di perforazione passa dal cavo di perforazione e fuori attraverso gli ugelli nel pezzo. Mentre passa attraverso il fronte del pezzo porta il taglio perforato dai coni e nell'anello. La progettazione originale per i pezzi di roccia ha permesso soltanto che i fanghi di perforazione fossero espelsi dalla metà del pezzo. Ciò non era molto efficiente e principale ad un'accumulazione dei tagli sul fronte del pezzo (pezzo Balling) e dell'erosione del cono. Un metodo più efficiente di pulizia del fronte del pezzo quindi è stato introdotto. Il liquido ora è espulso generalmente tramite tre ugelli a getto intorno all'esterno del corpo del pezzo. La turbolenza creata tramite le correnti a getto è abbastanza per pulire le taglierine e per permettere che la perforazione efficiente continui.
Gli ugelli a getto sono piccoli anelli del carburo di tungsteno e sono disponibili in molte dimensioni. Il diametro esterno dell'anello è standard in moda da potere inserire l'ugello in tutta la dimensione bit. La dimensione dell'ugello si riferisce al diametro interno dell'anello. Gli ugelli sono disponibili in molte dimensioni sebbene i diametri di meno di 7/32 di ″ non siano raccomandati, poiché sono tappati facilmente. Gli ugelli facilmente sono sostituiti e misura con una guarnizione dell'anello «della O». Gli ugelli estesi possono anche essere usati per migliorare l'azione di pulizia. Gli ugelli sono fatti del carburo di tungsteno per impedire l'erosione fluida.
